Notes: 视觉 SLAM 14 讲

Chapter 1, 2 - Introduction

两类传感器：

• 安装于环境中（比较简单），对外部提出了假设，限制了应用环境。
  • 外部的二维码定位：通过扫描二维码获取到位置信息；
  • GPS
  • 导轨、磁条
• 携带与机器人本体之上的，强调未知环境。
  • 激光：现阶段，激光建图研究方案已经比较清楚，价格较昂贵；
  • 相机：以一定速率采集图像，形成视频。方案不够可靠稳定，工作条件更苛刻（光线、遮挡、需要纹理）。成像时以二维投影记录三维世界信息，丢失了距离信息。
    • 单目 Monocular：必须通过移动相机产生深度；
    • 双目 Stereo：左右各有一个相机，通过视差计算深度；
    • 深度 RGBD：通过物理方法测量深度；量程较小，无法测量较远物体；
    • 其他：鱼眼, 全景, Event Camera, etc.

视觉 SLAM 框架

• 传感器信息读取：视觉SLAM中主要为相机图像信息的读取和预处理；
• 视觉里程计(Visual Odometry, VO)：估算相邻图像间相机的运动，以及局部地图的样子。
  • 不可避免有漂移（误差）
• 后端优化(Optimization): 接受不同时刻视觉里程计测量的相机位姿，以及回环检测的信息，对它们进行优化，得到全局一致的轨迹和地图。
• 回环检测（Loop Closing）:判断机器人是否曾经到达过先前的位置，如果检测到回环，将信息提供给后端进行处理。
• 建图（Mapping）：根据估计的轨迹，建立与任务要求对应的地图。

SLAM 问题的数学描述

假设小萝卜携带着某种传感器在未知环境里运动。

• 离散时间：\(t = 1,2,...,k\)
• 小萝卜的位置：\(x_1, x_2, ... ,x_k\)
  • 将其看成随机变量，且服从一定的概率分布
  • 小萝卜是从上一个时刻运动到下一个时刻的
• 运动方程：\(x_k = f(x_{k-1}, u_k, w_k)\)
  • \(u_k\): 输入（运动传感器的读数）
  • \(w_k\): 噪声
  • 用一般函数 f 来描述这个过程，而不具体指明 f 的作用方式，使得整个函数可以指代任意的运动传感器
• 路标（三维空间点）：\(y_1, y_2, ..., y_n\)
• 观测方程：\(z_{k,j} = h(y_j, x_k, v_{k,j})\)
  • 当小萝卜在 \(x_k\)位置上看到了某个路标点 \(y_j\)，产生了一个观测数据\(z_{k,j}\)

当我们知道运动测量的读数 u，以及传感器的读数（观测并分析后的数据） z 时，如何求解定位 x 和建图问题 。

Chapter 3 - 三维空间刚体运动

Eigen 库：矩阵运算

Pangolin: 三维显示

• 黑屏问题
  • 原因：依赖库安装错误，可能是找不到 glew 库文件
  • 根据 github 文档重新安装一遍

Chapter 5 - 相机与图像

OpenCV的基本操作

PCL 拼接点云

1. PCL 的安装

   • brew install pcl

2. pcl_viewer命令无效的解决办法

   • 在 brew 安装的所有文件目录下/usr/local/Cellar/pcl/1.9.1_5路径下有个pcl_viewer的.app文件，进入其包内，可以看到pcl_viewer的可执行程序；使用第二个命令行调用要展示的pcd文件。

   cd /usr/local/Cellar/pcl/1.9.1_5/pcl_viewer.app/Contents/MacOS

   ./pcl_viewer /Users/inger/code/slambook14/ch5/pclMap/cmake-build-debug/map.pcd


   • 添加环境变量，从而通过命令行调用 pcl_viewer 查看点云图像

open -e .bash_profile

添加一行：

export PATH=${PATH}:/usr/local/Cellar/pcl/1.9.1_5/pcl_viewer.app/Contents/MacOS

保存后关闭，输入命令行

source .bash_profile

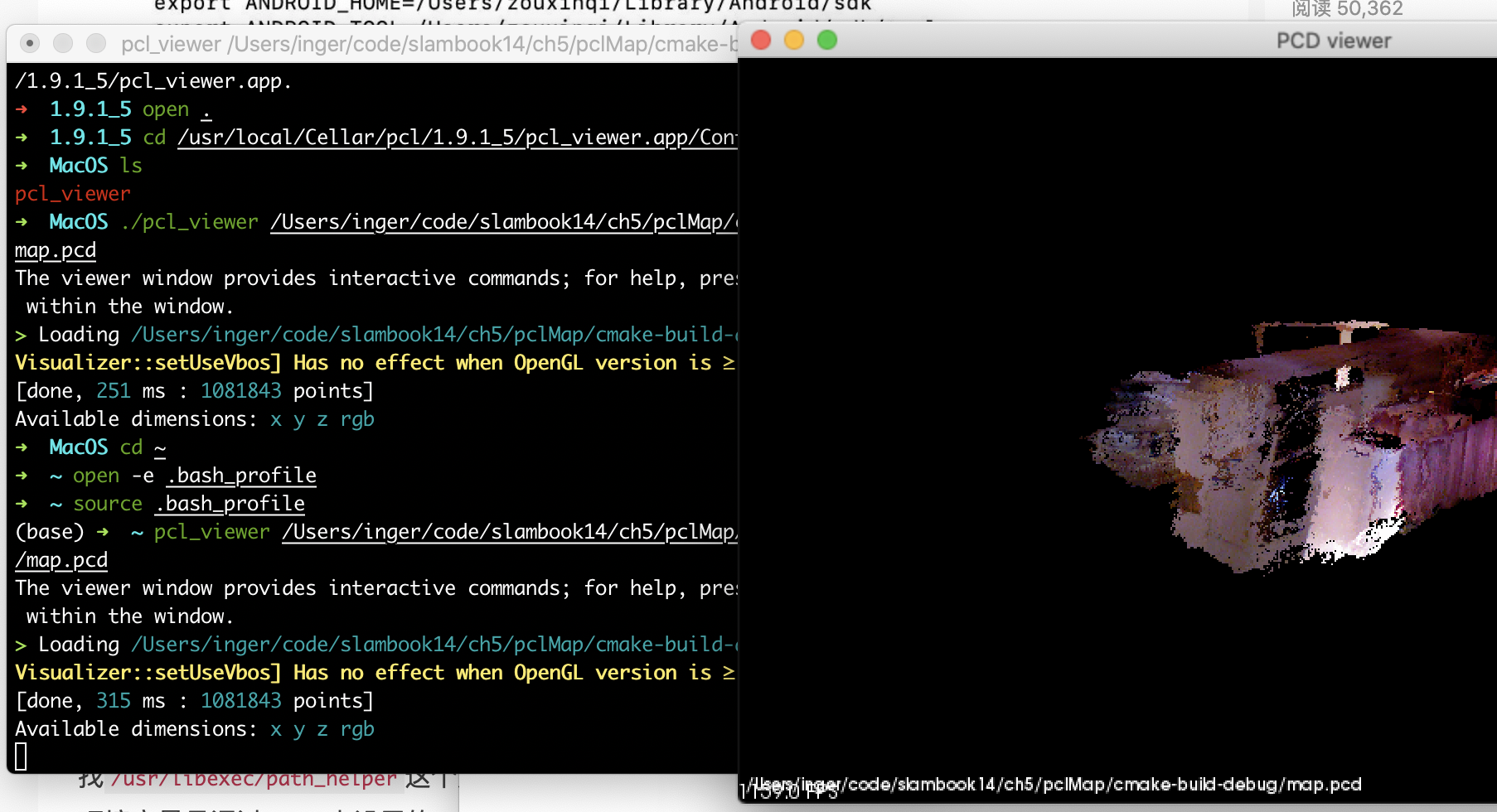

最终效果如上图，在命令行直接输入 pcl_viewer pcd文件路径即可实现相应效果。
